产品详情
法兰式热电偶WRNK-430W
分享到:
法兰式热电偶WRNK-430W
品牌: 网投十大信誉平台
价格:
0.00
材质: 304、316L
测量范围: 0-1100
库存量:
0
产品详情

 网投十大信誉平台自动化仪表三厂www.shhzy3.cn

法兰式热电偶WRNK-430W热套式热电阻??

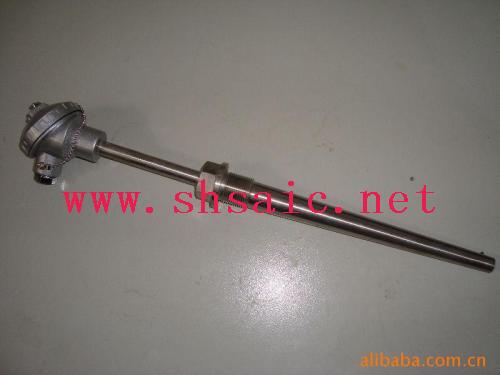

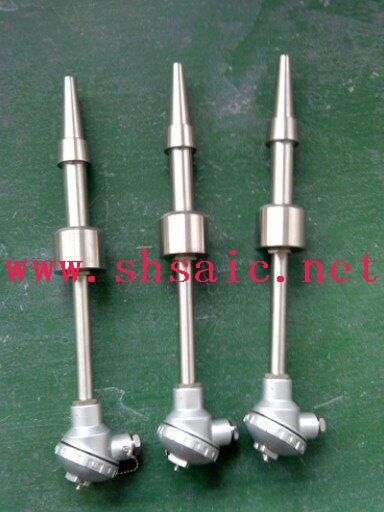

热套式热电偶图片:

u=975664753,2329399123&fm=26&gp=0.jpgu=4021380507,3814620550&fm=26&gp=0.jpgIMG20140423028.jpgu=1025302420,2900092399&fm=26&gp=0.jpgu=3507090799,3606105705&fm=21&gp=0.jpgWRN-130.jpg0_`KNWH~]~A2GAV%4@H%%ZE.jpg31.jpg

主要用于测量蒸汽管道及锅炉温度,特别是具有高温高压的场合。
                           热套式热电偶(热套式热电阻)采用热套保护套管与热电偶(热电阻)分离组合方式,使用时用户可将热套式保护套管焊接在设备或者管道上,然后再装上热电偶(热电阻)就可以使用,优点是提高了保护管的工作压力与使用寿命,又方便于热电偶(热电阻)的维修更换,本厂生产的热套保护管采用整体与深盲孔加工技术,保护管的端部不用焊接,从而提高了热套保护管的强度和使用寿命。
                           我企业提供的热套式热电偶(热电阻)有以下几种不同结构域安装方式,用户可根据不同的温度、压力及现场使用来选择合适的热套式热电偶产品。
           一、 金沙手机网投自仪三热套式热电偶(热电阻)
           1、            产品结构图
热套式热电偶(热电阻)产品结构图
           2 ,网投十大信誉平台自动化仪表三厂 WRNR2-01热套式热电偶

名     称

型     号

分度号

测温范围

公称压力

流     速

保护管材料

单支热电偶

WRNR-01

K

0~600℃

≤29.4MPa

≤100m/s

1Cr18Ni9Ti

WRER-01

E

双支热电偶

WRNR2-01

K

WRER2-01

E


           二、烟道、风道热电偶(热电阻)
           1、            用途通常使用在烟道和风道上测温。
           2、            产品结构图
烟道、风道热电偶(热电阻)产品结构图


3、参数

名     称

型     号

分度号

测温范围

公称压力

保护管材料

单支热电偶

WRNR-12

K


0~800℃


≤9.8MPa


1Cr18Ni9Ti

WRER-12

E

双支热电偶

WRNR2-12

K

WRER2-12

E

单支热电阻

WZP-12

Pt100

-200~500℃

双支热电阻

WZP2-12


           三、金沙手机网投高温高压热电偶(热电阻)
           1、用途:通常适用于高温高压或者高压的场合。
           2、            产品结构图
高温高压热电偶(热电阻)产品结构图

参数

名     称

型     号

分度号

测温范围

流     速

保护管材料

单支热电偶

WRNR-13

K


0~800℃


≤100m/s


0Cr18Ni12M02Ti

WRER-13

E

双支热电偶

WRNR2-13

K

WRER2-13

E

单支热电阻

WZP-13

Pt100

-200~500℃

双支热电阻

WZP2-13

本产品置入长度l(mm):50  100   150
           四、中温中压热电偶(热电阻)
           1、            产品结构图
中温中压热电偶(热电阻)产品结构图

参数

名     称

型     号

分度号

测温范围

公称压力

流  速

保护管材料

单支热电偶

WRNR-14

K


0~800℃


≤29.4MPa


≤100m/s


1Cr18Ni9Ti

WRER-14

E

双支热电偶

WRNR2-14

K

WRER2-14

E

单支热电阻

WZP-14

Pt100

-200~500℃

双支热电阻

WZP2-14

置入长度l(mm):50   100  150  200   250  300
           五、金沙手机网投低温低压热电偶(热电阻)
           1、产品结构图
低温低压热电偶(热电阻)产品结构图

数

名     称

型     号

分度号

测温范围

公称压力

流     速

保护管材料

单支热电偶

WRNR-15

K



0~800℃




≤2MPa




≤9m/s


保护管(III)
                   M33*2

WRER-15

E

双支热电偶

WRNR2-15

K

WRER2-15

E

单支热电偶

WRNR-15A

K


保护管(IV)
                   ZG1″(NPT1″)

WRER-15A

E

双支热电偶

WRNR2-15A

K

WRER2-15A

E

单支热电阻

WZP-15


Pt100


-200~500℃

M33*2

双支热电阻

WZP2-15

单支热电阻

WZP-15A

ZG1″(NPT1″)

双支热电阻

WZP2-15A

保护管材质:1Cr18Ni9Ti
           置入长度l(mm):50   100  150  200   250  300  350   400  450  500
           六、金沙手机网投 法兰连接热套热电偶(热电阻)
           1、            产品结构图
法兰连接热套热电偶(热电阻)产品结构图

参数

名     称

型     号

分度号

测温范围

公称压力

流  速

保护管材料

单支热电偶

WRN-4318

K

0~800℃


4MPa


≤80m/s


1Cr18Ni9Ti

WRE-4318

E

0~600℃

双支热电偶

WRN2-4318

K

0~800℃

WRE2-4318

E

0~600℃

单支热电阻

WZP-4318

Pt100

-200~500℃

双支热电阻

WZP2-4318

置入长度l(mm):50   100  150  200   250  300  350   400  450  500
           3、型谱
法兰连接热套热电偶(热电阻)型谱
 七、锥形管法兰连接热套热电偶(热电阻)
           1、产品结构图
锥形管法兰连接热电偶(热电阻)产品结构图

参数

名     称

型     号

分度号

测温范围

公称压力

流  速

保护管材料

单支热电偶

WRN-43C

K

0~800℃


4MPa


≤80m/s


1Cr18Ni9Ti

WRE-43C

E

0~600℃

双支热电偶

WRN2-43C

K

0~800℃

WRE2-43C

E

0~600℃

单支热电阻

WZP-43C

Pt100

-200~500℃

双支热电阻

WZP2-43C

置入长度l(mm):50   100  150  200   250
         3、网投十大信誉平台仪表三厂www.shhzy3.cn 热套式热电偶 选型资料
锥形管法兰连接热电偶(热电阻)型谱

更多关于热套式热电偶搜索产品图片下:

  IMAG0230.jpg1.jpgu=3675170026,777743098&fm=26&gp=0.jpgu=821644118,581509831&fm=26&gp=0.jpgu=2365305876,2366869190&fm=26&gp=0.jpgu=944847866,2397802849&fm=26&gp=0.jpg}FMFW)PQZ@N`8FU~LTO6KOF.jpgu=2088336187,1936616909&fm=15&gp=0.jpguntitled.png
