锥形隔爆铂电阻WZP2-64S
分享到:

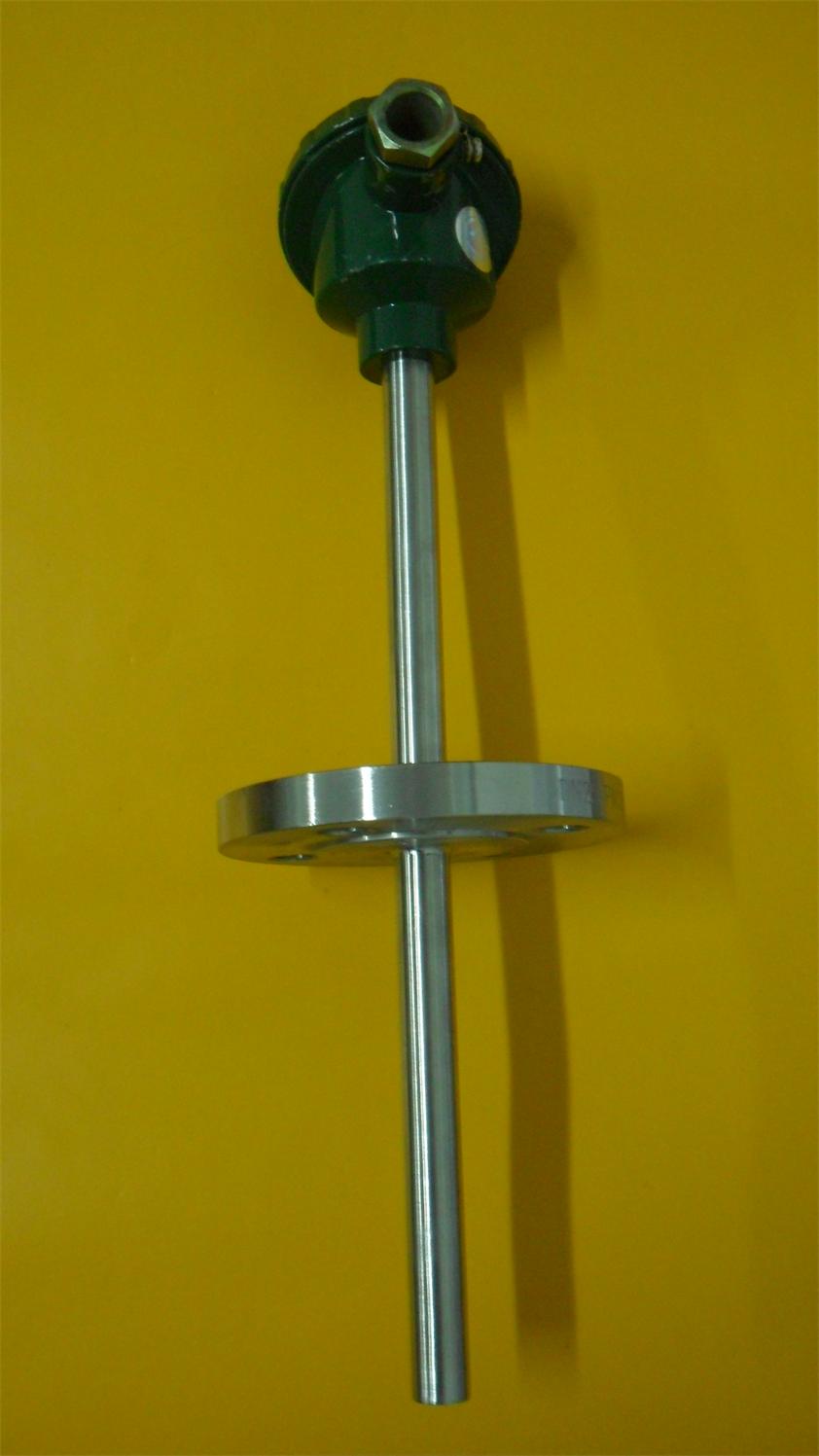

锥形隔爆铂电阻WZP2-64S
品牌: 上海自动化仪表股份
价格:
0.00
材质: 304、316L
测量范围: 0-500℃
库存量:
0
产品详情

WZP-440  产品概况

工业锥形隔爆WZP2-64S铂电阻是一种温度传感器,在工业自控系统中应用极广,通过温度传感器,可将控制对象的温度参数变成电信号,传递给显示、记录和调节仪表,对系统实行检测、调节和控制。

在化工厂、生产现场常伴有各种易爆、易燃等化学气体、蒸气、如果使用普通的铂电阻非常不安全,极易引起环境气体爆炸,因此,在这些场合必须使用隔爆热电阻作温度传感器,本厂生产的隔爆铂电阻产品适用在dIIBT4~dIICT6温度组别区间内具爆炸性气体危险的场所内。

本厂生产的隔爆热电阻采用引进元件作感温元件,其技术性能符合JB/T8622-1997工业铂电技术条件和分度表。同时产品符合爆炸性环境用防爆电气设备通用要求GB33836.1-2000、GB3825.2-2000标准,由仪器仪表防爆安全监督检验站对产品的图样、技术文件、样机进行专门审定和批准,并发给防爆合格证。


WZP-440   主要技术指标

量程规格

型 号

分度号

测温范围

精度等级

允许偏差t

WZP

WZP2

WZPK

WZPK2

Pt100

-200~500

A级

±(0.15 +0.002︱t︱)

B级

±(0.3或+0.005︱t︱)

注:“t”为感温元件实测温度绝对值,双文铭电阻只供应B级。

﹡A级为特殊订货

公称压力

一般是指在常温下,保护管所能承受的静态外压而不破裂,试验压力一般采用公称压力的1.5倍。实际上,允许公称压力不仅与保护管材料、直径、壁厚有关,而且还与其结构形式、安装方法、置入深度以及被测介质的流速度、各类有关。

热电阻绝缘电阻

常温绝缘电阻的试验电压可取10100V任意值环境温度应在1535℃范围内,相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。

热电阻允许通过电流

通过铂电阻的测量电流量大不超过5mA.

防爆类型和级别

防爆级别:dIIBT4或dIICT4;dIIBT6或dIICT6

外壳防护等级:IP65


  原理和结构

隔爆热电阻和装配式热电阻的结构,原理基本相同,所区别的是,隔爆型产品的接线盒(外壳)在设计上采用防爆特殊的结构,接线盒用高强度铝合金压铸而成,并具有足够的内部空间、壁厚和机械强度,橡胶密封圈的热稳定性均符合国定防爆标准,所以,当接线盒内部的爆炸性混合气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散一传爆,

由于产品采用是上述防爆特殊结构,使产品完全符合使用在dIIBT4至dIICT6防爆温度级别区间范围内,只要用户严格遵守产品使用规则,产品就能达到可靠的防爆效果。


□隔爆热电阻的防爆标志表示方法

II

隔爆d

类别(工厂用电气设备)

防爆等级B-C

温度组别T1~T6

电气设备的类别、级别和温度组别说明

电气设备分为二类:I类-煤矿井下用电气设备;

                 II类-工厂用电气设备。

防爆等级

隔爆热电阻的防爆等级按其适用于爆炸性气体混合物zui大安全间隙分为A、B、C三级。

温度组别

隔爆热电阻的温度组别按其外露部分zui高表面温T1~T6六组。

温度组别

允许zui高表面温度

T1

T2

T3

T4

T5

T6

450

300

200

135

100

85


型号表示

隔爆热电阻

W

Z

P

规格

内容

温度仪表

热电阻

热电阻材料

-




2


固定螺纹

4


固定法兰

6


固定螺纹 锥形保护管

安装固定形式

4


隔爆型

接线盒形式

S


热电阻形式

热电阻形式

A

改形序号

W

Z

P

-

S

A

隔爆铠装热电阻

W

Z

P

K



温度仪表

热电阻

热电阻材料

铠装

-

2


固定螺纹


4


固定法兰


4

隔爆型

接线盒形式


W

Z

P

K

-


隔爆热电阻的种类和规格

类别

型号

分度号

测温范围

保护管材料

热响应时间T0.5S

公称压力MPa

结构特征

规格

防爆等级

总长L(mm)

插深1(mm)

铂热电阻

WZP-24SA

Pt100

-200~500

1cr18Ni9Ti

不锈钢

0cr18Ni12MOTi

≤90

10

隔爆接线盒:固定螺纹安装M27


150

200

250

300

400

500

750

1000

dIIBT4

dIIBT6

dIICT4 dIICT6


WZP2-24SA

WZP-44SA

6.4

隔爆接线盒:固定法兰安装

WZP2-44SA

WZP-64S

WZP2-64S

30

锥形保护管M33﹡2

100

200

300


隔爆铠装热电阻的种类和规格

类别

型号

分度号

测温范围

保护管材料

热响应时间T0.5S

公称压力MPa

结构特征

规格

防爆等级

总长L(mm)

插深1(mm)

铂热电阻

WZPK-24

Pt100

-200~500

Ф6Ф5

≤12

≤8

10

隔爆接线盒:固定螺纹安装M27×2


150

200

300

400

500

750

1000

dIIBT4

dIIBT6

dIICT4 dIICT6


WZPK2-24

WZPK-44

6.4


隔爆接线盒:固定法兰安装

WZPK2-44

注:法兰是仪表行业标准JB/T5219-1991属平法兰


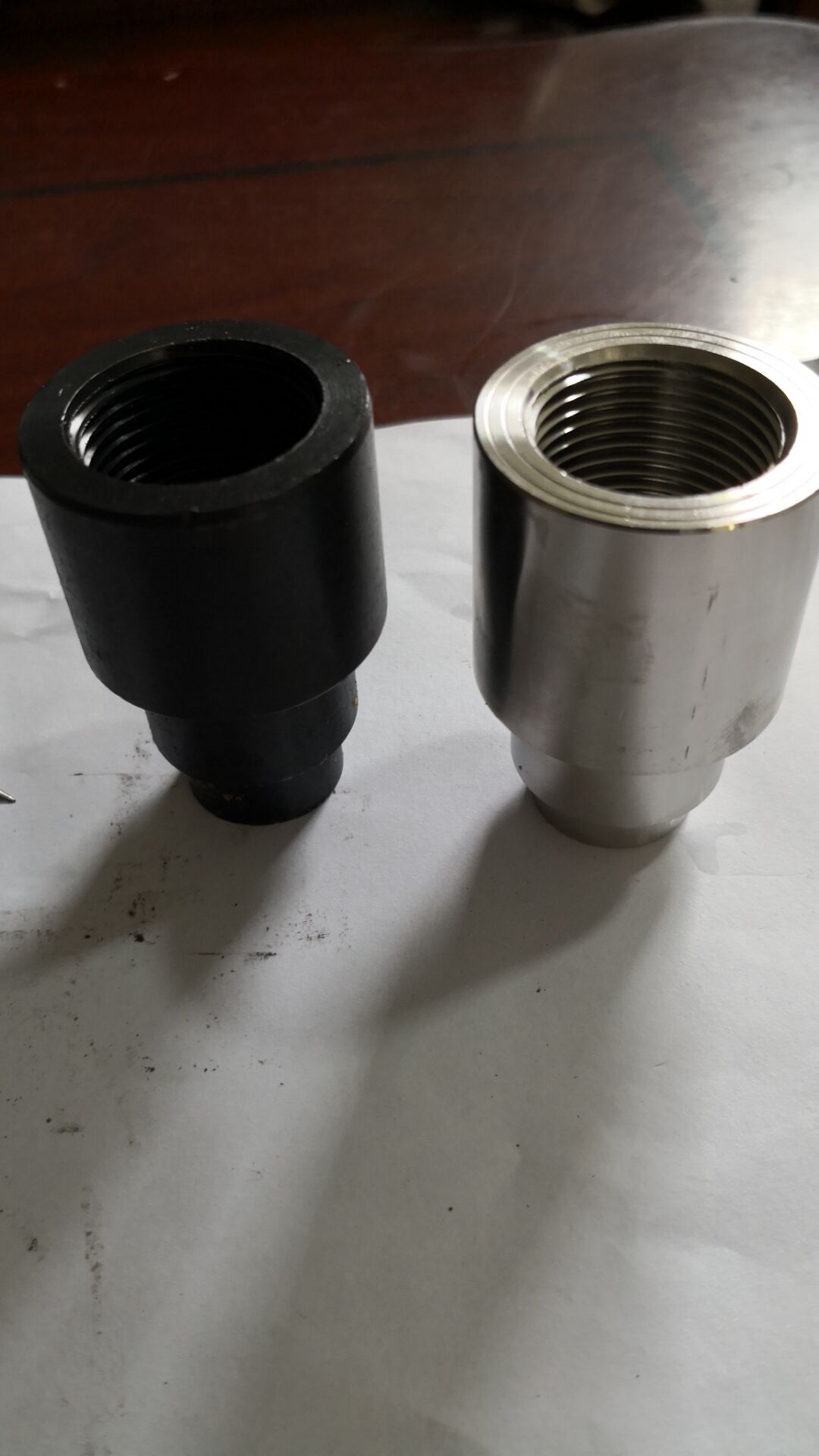

安装固定位置

安装固定位置,可分固定螺纹、锥形固定螺纹、固定法兰等三种形式,其结构尺寸见表。


保护管直径(d

M

h

s

D0

流速m/s

zui高使用压力MPa

直形保护管固定螺纹

Ф6

M27×2

32

32

Ф40


10

锥形保护管固定螺纹


M33×2

33

36

Ф48

80

30

固定法兰

Ф16

D2

D1

D0

d

H

h


6.4

Ф95

Ф65

Ф45

Ф14

15

2
