Y-200高压精密压力表上海自动化仪表五厂
分享到:
Y-200高压精密压力表上海自动化仪表五厂
品牌: 上海自动化仪表五厂
价格:
0.00
测量范围: 0-250
库存量:
0
产品详情

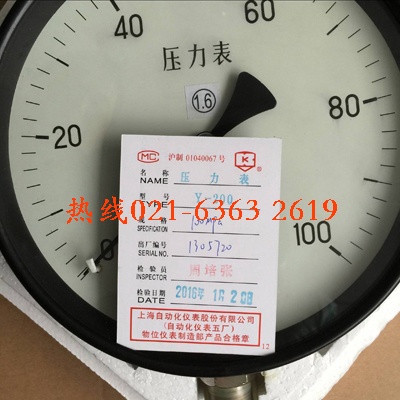

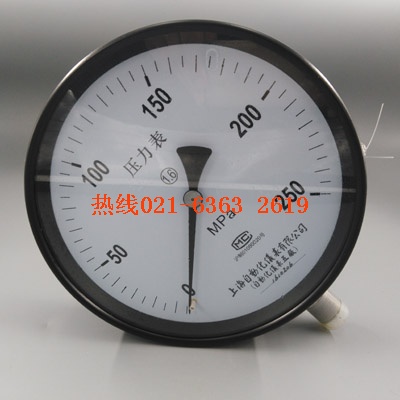

上海自动化仪表五厂精密压力表YB-200

20170322134450726.jpg20170405094022111.jpg20170322132021671.jpgu=252106520,221057436&fm=27&gp=0.jpg

一·概述 YB-200 型精密压力表适用于校验工业普通压力表,也可用于工业和实验室中精确测量无爆炸危险无腐蚀作用,不结晶,不沉淀等性质的气体和液体的压力。

二·上海自动化仪表五厂精密表0.4级特点

结构简单,读数准确,性能稳定,经久耐用。

三·YB-200精密压力表 结构原理

仪表的测量系统由接头(1)与弹簧(2组)成,由于被测压力的变化使弹簧管自由端产生位移,借连杆(3)带动扇轮(4)传动齿轮(5)端部的指针(6)旋杆,在刻度板(7)上指示出相应的压力数值,为了消除扇轮与转轴齿轮间的间隙活动。在转轴齿轮上装置了盘形游丝(8)。

四·主要技术数据

·测量范围:0~100;0~160;0~250MPa

·精 确 度:0.4级

·公称直径:φ200mm

·接头螺纹:M20×1.5

·重    量:203kg

·外形尺寸:见图二

五·0.4级精密压力表上海自动化仪表四厂 验收与保管

·用户收到装箱仪表后,应先检查装箱是否完整无损,如有损伤,应即查明原因

·打开包装盒取出仪表,用软布擦净,检查仪表外部是否完整无损,如有短缺,应即通知我厂。

·仪表应藏在环境温度为0~40℃,空气相当湿度不大于80%的室内,周围空气中不应含有腐蚀仪表的有害杂质。如库存期超过半年应进行检定,合格后方能使用。



六·金沙手机网投自动化仪表五厂精密压力表安装与使用

·仪表应垂直安装在光线充足,高度适中的地方。

·仪表一般是装在压力效验器上进行工作的,因此放在压力效验器的附近应避免震动的影响(以上不影响准确的读数取指示值为原则)

·仪表使用环境温度如偏离20±3时,则须考虑温度附加误差,其指示误差D不超过下式的规定值:

                           D=±(V+KDt)

式中:D-仪表使用环境温度偏离20±3℃时的适值误差限,表示方法与示值基本误差限相同,%,

V-允许基本的误差的绝对值(本仪表V=0.4%

Dt????|t2  ?—t1,%     其中t2  —+5~40℃范围内任意值

                      T1   —当t2高于23℃时为23℃

                            当t2低于17℃时为17℃

K—0.04%/℃

·仪表经常使用的压力应为其分度上限值的2/3为宜,对于瞬间压力允许使用至分度上限值。

·仪表使用环境的周围空气中不应含有能引起腐蚀的有害杂质,且空气相对湿度不应大于80%

·仪表在使用过程中,如发现精确度降低,示值不稳定或指针跳动等现象时,应找出原因,酌情重新效验,合格后才能使用。

·仪表使用后,应妥善保管,切忌碰撞,以免影响仪表的准确性。

七·订货须知
