产品详情

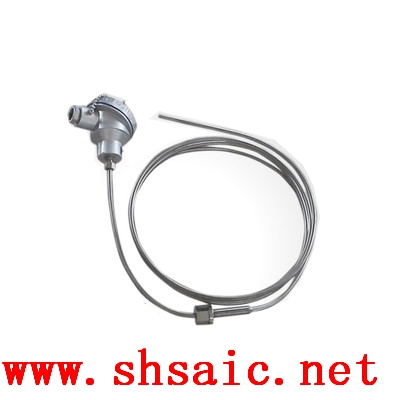

WZP-014S铂热电阻元件
分享到:
WZP-014S铂热电阻元件
品牌: 金沙手机网投
价格:
0.00
材质: 316,304
测量范围: 0-1100
库存量:
0
产品详情

铂热电阻元件详细资料上海仪表自动化股份有限企业

铂热电阻元件作为温度测量传感器,通常与温度变送器,调节器以及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中-200℃-500℃范围内的液体,蒸汽和气体介质以及固体表面的温度。


铂热电阻元件结构原理

铂热电阻元件是用纯铂金丝拴绕在云母片形成的片形支架上,绕阻的两面盖以云母片绝缘,再在其两侧用金属薄片制成的花瓣形式夹持件与它们铆合在一起。铂丝绕阻的出线端与银丝制成的引出线焊接,并穿以瓷套管加以保护绝缘。


铂热电阻元件主要特点

铂热电阻元件(云母电阻)WZP-010它具有绝缘强度大、使用范围广、安装方便、使用寿命长等特点。

铂热电阻元件型号和规格

名称
型号
分度号
测温范围
规格
等级
热响应时间
云母铂电阻
WZP-010
PT100
PT50
PT10
-200~﹢420℃
¢10×100
A、B
≤15S
WZP2-010
¢10×100
A、B
WZP-011
¢8×70
A、B
WZP2-011
¢8×70
A、B
WZP-012
¢6×60
A、B
WZP2-012
¢6×60
A、B

铂电阻元件工作原理,铂电阻元件工作原理物质的电阻率随温度的变化而变化的现象称为热电阻效应。当温度变化时,导体或半导体的电阻值会随温度变化。下面是铂电阻元件电阻值变化情况。

1.电阻标值Ro电阻标值是指铂电阻元件在OC时的电阻值,有Pt100Ω、Pt500Ω及Pt1000Ω几种规格。

2.允许误差铂电阻元件的允许误差分允许温差和电阻误差两种。允许温差分为A和B两级,它们可由下式确定:A级允许误差(℃)=±(0.15+0.002t)B级允许误差(℃)=±(0.3+0.005t)式中:t——温度值(℃)。电阻误差一般为它只适用于Ro=100Ω的元件[工业电器网-cnelc]。

3.响应时间铂电阻元件分水中响应时间和空气中响应时间两种,在水中的响应时间较短,而在空气中的响应时间较长。

4.自热误差铂电阻元件同所有电阻元件一样,当电流流过电阻体时,电流会使电阻体略微加热,从而形成自热误差。自热误差取决于电阻元件的电能输人和自热系数,它可以通过下式进行计算。


铂电阻元件工作原理

物质的电阻率随温度的变化而变化的现象称为热电阻效应。当温度变化时,导体或半导体的电阻值会随温度变化,对金属来说,温度上升时,其电阻值将增大。这样,在一定温度范围内,可以通过测量电阻值变化而得知温度的变化。铂电阻元件就是利用铅金属材料在温度变化时其电阻值也随着变化的特性来测温的。
